Главная » Блог » Садовая мебель » Кресло для отдыха на природе Адирондак своими руками

Кресло для отдыха на природе Адирондак относительно легко можно сделать своими руками по чертежам, в домашних условиях! Далее продолжайте делать и зарабатывайте!

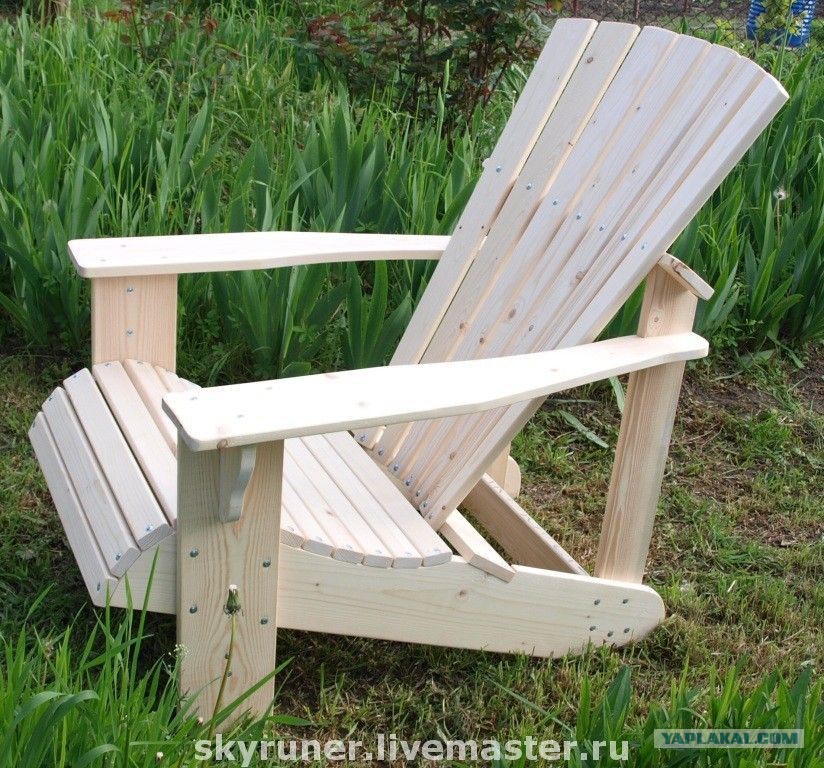

Кресло для отдыха на природе

Что же означает это неудобопроизносимое слово Адирондак и какое оно имеет отношение к креслу? А означает оно горы на приграничье США и Канады, покрытые суровыми густыми лесами. Простое в исполнении, но очень мобильное  и эргономичное, — кресло для отдыха из горной местности Адирондак, является сейчас стандартом садовой и пляжной мебели и стало настоящей американской классикой.

При элегантности этого деревянного кресла, в нем нет трудновыполнимых и сложных решений типа ласточкин хвост или врезной шип. В предлагаемом здесь варианте конструкции сохранены изогнутая спинка, удобное сиденье и расширены подлокотники, позволяющие удерживать напитки или даже мелкую тарелку.

Кресло для отдыха Адирондак в основном предназначено для эксплуатации на открытом воздухе — либо на крыльце или во дворе. Это важно для кресла, спроектированного и построенного терпеть любую погоду.

Спасительный бесплатный тренинг «АНТИ-КАША в голове» → ЗДЕСЬ.

Прежде, чем начинать изготавливать деревянное кресло своими руками, давайте сначала посмотрим на рисунке А его Основной вид и размеры.

Кресло своими руками

Начинаем изготавливать кресло для отдыха на природе!

Кресло для отдыха на природе Адирондак начнем изготавливать  с вырезания и подготовки боковых лонжеронов. Эти 2 части соединены с ногами в передней части стула, держат на себе планки сиденья, и продолжаясь назад, опираются на землю. Верхний край каждого лонжерона искривлен, а нижний край прямой, скошен на каждом конце для прилегания к земле. Это сложная форма, и лучший способ, чтобы обеспечить единообразие от одного стула к другому, является сохранение формы лонжерона в шаблоне.

Лонжерон
С помощью рисунка В, сделайте полноразмерный шаблон для лонжерона. Из куска доски или листа ДВП можно сделать прекрасный шаблон.

Используйте кусок доски 34 3/8 in. в длину и не менее 5 1/4 in. в ширину для лонжерона каждой стороны. Вырежьте оба лонжерона на ленточной пиле (фото 1).

Чтобы сгладить на лонжеронах следы от пилы на изогнутых краях, установите на сверлильном станке шлифовальный барабан диаметром 2 in. Шлифование криволинейных участков лонжерона, средней наждачной бумагой, оказывая достаточно давления на барабан – дает хорошие результаты (фото 2).

Адирондак

Собираем деревянное кресло

После изготовления лонжеронов, соедините их вместе путем установки передней и нижней задней поперечин. Передняя поперечина 3 1/2 in. шириной и 22 in. длиной. Зажмите лонжерон в тисках, его передним краем кверху. Это позволяет держать переднюю поперечину в необходимом положении во время предварительного сверления и зенкования отверстий для пары оцинкованных шурупов с крупным шагом резьбы (фото 3). Край поперечины совмещайте с передним, фигурным краем лонжерона.

Нижнюю заднюю поперечину можно аналогично сделать по шаблону (рисунок С). Для изготовления поперечины используйте заготовку размером 22 х 5 ½ in. Фигуру нижней задней поперечины 22 in. длиной и 3 7/8 in. шириной в самом широком  месте, вырезайте на ленточной пиле. Не забудьте сохранить «остаток» – это готовая задняя планка сиденья! Нижняя задняя поперечина устанавливается вогнутой стороной к спинке сиденья и также крепится к лонжеронам четырьмя оцинкованными шурупами с потайной головкой и с крупным шагом резьбы (фото 4).

 Кресло для отдыха на природе. Ноги и Подлокотники.

Ноги для кресла имеют 23 1/4 in. в длину и 3 1/2 in. в ширину.

Садовое кресло Адирондак

Надежное соединение ноги с лонжероном важно для прочности и устойчивости кресла. Расстояние от нижнего края ноги до передней поперечины должно быть 11 ¾ in. Передние кромки обеих ног должны быть на одном уровне с передней поверхностью поперечины (рисунок D).

Сверлить отверстия под болты в ноге и лонжероне необходимо одновременно, желательно через простой кондуктор, который можно изготовить из небольшого отрезка доски.  При установке болтов, диаметр сверла  должен соответствовать диаметру болта. Для сверления расположите ногу в нужное положение сверху на лонжерон, сверху — кондуктор и зажмите их двумя пружинными зажимами, чтобы ничего не сдвинулось и сверлите.

Кронштейн поддержки и болты

Вставьте в отверстия ноги, с внешней стороны, три болта диаметром ¼ in., с гладкой, круглой головкой и хвостовиком квадратного сечения прямо под головкой болта, предотвращая хвостовик от поворота. Со стороны лонжерона установите шайбы и затяните гайки (фото 5).

Кронштейн поддержки длиной 6 5/8 in. и шириной 3 n. (рисунок E), вырезается на ленточной пиле. Прикрепите его вверху посредине наружной стороны ноги. Верхний край кронштейна должен совпадать с верхним краем ноги (фото 6).  Крепите кронштейн двумя потайными шурупами, с утоплением головок. Оба эти отверстия должны быть предварительно просверлены и утоплены на приемлемую глубину.

Подлокотник

Деревянное кресло для отдыха, кроме основного назначения – сидеть на нем, также должно обеспечивать некоторые дополнительные удобства. Эти удобства получим от широких подлокотников, на которых можно размещать не только локти, но и небольшие необходимые на отдыхе предметы, вплоть до небольшой тарелки. Используя шаблон (рисунок F), по форме вырежьте на ленточной пиле два подлокотника. Следы от пилы должны быть сглажены, выполните эту работу на сверлильном станке, используя шлифовальный барабан со средней наждачной бумагой.

Используйте 3/8-in. фрезу, чтобы с её помощью сделать круглый верхний край на верхней плоскости подлокотника. После обработки первого подлокотника проверьте, правый он или левый: закругление на кресле должно быть сверху. Тогда второй подлокотник – должен быть полной противоположностью первого, иначе можете получить пару правых или пару левых!

Используйте специальную подушечку, которая за счет трения держит подлокотник на месте, пока его фрезеруют. Фрезеруйте по кругу против часовой стрелки, если фреза вращается в обратном направлении. Таким образом, режущее действие будет безопаснее и более гладким (фото 7).

Наконец, в то время как подлокотники  по-прежнему «свободные», воспользуйтесь этой возможностью, чтобы их хорошо отшлифовать тонкой наждачной бумагой. Оставшиеся квадратные края должны быть «затуплены» немного так, чтобы потом руки не ловили занозы, а одежда не цеплялась, когда кресло будет использоваться.

Установка Подлокотников
Прикрепление подлокотников к ногам и кронштейнам немного сложнее. Небольшая ошибка выравнивания на переднем конце подлокотника будет увеличиваться в несколько раз вблизи задней части подлокотника, возле верхней задней поперечины и спинных планок.

На рисунке G показан вид сверху, где указаны зазоры для установки левого (если вы сидите на стуле) подлокотника. Внутренний край подлокотника должен перекрывать внутреннюю поверхность ноги ровно на ¾ in. Передний край подлокотника должен перекрывать переднюю кромку ноги на 1 1/8 in. Используется 3 шурупа для крепления каждого подлокотника к его ноге и кронштейну. 3 шурупа обеспечивают хорошую мощность крепления, одним шурупом крепим вблизи внешнего края кронштейна и другие 2, вкрученные в верхний край ноги. Винтовые отверстия должны быть предварительно просверлены и утоплены, как обычно, но пока сверлим и крепим каждый подлокотник только на один шуруп  (фото 8). Это даст возможность точно определить места установки остальных шурупов после закрепления задних концов подлокотников.

Кресло для отдыха на природе. Спинные планки.

На этом кресле, спинные планки на самом деле помогают поддерживать подлокотники. Спинные планки крепятся к нижней задней поперечине, которая соединяет лонжероны, и к верхней задней поперечине, которая соединяет задние части подлокотников (при необходимости смотрите повторно рисунок А).

Верхняя задняя поперечина

Край верхней задней поперечины, на который опираются спинные планки, не только  изогнут, но и скошен под углом 27 ½ градусов. Скос на поперечине будет параллелен спинным планкам, что обеспечит прилегание планок к поперечине (рисунок H).

Вырезаем коническую кривуюПри вырезании поперечины ленточной пилой, стол пилы сначала должен находиться в обычном горизонтальном положении. Обрежьте заготовку, кроме изогнутого внутрь края. Впрочем, такая последовательность операций не обязательна, можете сразу начинать резать кривую линию со скосом. Откиньте пильный стол на 27 ½ градусов и аккуратно вырезайте изогнутый и скошенный край (фото 9).

Не спешите – коническую кривую вырезать труднее! В то же время, не расстраивайтесь, если пила бродит немного от линии реза. Вы можете сгладить потом эту небольшую неровность с помощью шлифовального барабана, оснащенного наждачной бумагой.

Верхняя задняя поперечина устанавливает расстояние под спиной между подлокотниками. При установке поперечины, важно поддерживать расстояние 20 ½ in. между внутренними краями подлокотников. Учитывая это расстояние, задний Установка болтоввнешний край каждого подлокотника должен перекрывать внешний края поперечины примерно на ¼ in.

Изгибы широких концов поперечины и узких концов подлокотников похожи между собой. Это дает возможность соединить их парой болтов диаметром ¼ in.; оба места показаны на рисунке F. Два болта на одно соединение гарантирует, что это важная структурная часть кресла не позволит сдвига его частей, независимо от того, кто сядет в кресло.

Пружинные зажимы обеспечат надежную фиксацию поперечины с подлокотником во время сверления отверстий диаметром ¼ in. для болтов (фото 10). Как только один болт установлен, установите аналогично на другом конце поперечины второй болт. Теперь измерьте и установите равными диагональные расстояния между началами и концами подлокотников, после чего сверлите отверстия под остальные 2 болта и недостающие 4 шурупа в передней части подлокотников, и установите их. Болты устанавливайте головками вверх и обязательно используйте шайбы между гайкой и деревом.

Спинные планки

Теперь вырежем спинные планки. Имеем в целом 5 планок: центральную планку длиной 30 ¾ in., пару промежуточных планок длиной 29 5/8 in., и пару крайних планок длиной 25 ¼ in. Искривление вершин планок — действительно вопрос личного вкуса. Однако центральная планка нуждается в симметричной кривой, а остальные четыре планки должны быть симметрично изогнутыми парами, по обе стороны от центральной планки. Дабы не изобретать велосипед, воспользуйтесь готовыми чертежами всех 3 типов планок (рисунок I).

После резки на ленточной пиле закруглений планок и шлифовки следов реза на шлифовальном  барабане, разместите все 5 планок на верстаке, ориентируя их, как они будут установлены в кресле. Это гарантирует, что округление их кромок будет происходить по правильному краю каждой планки. Пометьте лицевые стороны планок, чтобы не ошибиться, с какой стороны необходимо округлять края. У спинных планок нижний край округлять не обязательно. Для округления кромок используйте ¼ -in. фрезу, а также специальную подушечку для удержания, как при обработке подлокотников (фото 7).

Для установки спинных планок есть несколько шагов. Устанавливая один шуруп в нижней части каждой планки (и по центральной оси планки), сначала закрепите планки в нижнюю заднюю перемычку, разместив их равномерно на глаз. Отверстия под шурупы должны быть предварительно просверлены и утоплены, как обычно. Шуруп планки закручивайте, убедившись, что он находился посередине толщины доски нижней задней поперечины. Нижний наружный край каждой планки должны быть расположен на расстоянии 1 ½ in. от нижнего внешнего края нижней поперечины. Аналогично прикрутите остальные планки.

Следующим шаг — крепление спинных планок к верхней задней поперечине. В то время, как шурупы прекрасны вдоль нижней задней поперечины (они будут частично скрыты задней планкой сиденья), линия головок шурупов по спинке кресла не есть красиво. Таким образом, вместо установки шурупов, рекомендуется использовать пневматический гвоздевой пистолет и 4D оцинкованные отделочные гвозди. Можно забивать этими гвозди вручную, но с гвоздевым ружьем удобно придерживать планки с одной стороны, и работать пистолетом с другой. Это экономит время и не нужно поправлять положения планок после каждого удара молотком.

Используем мерило2 крайние планки крепятся к верхней задней поперечине в первую очередь. Наружный край каждой крайней планки должен также прилегать к краю подлокотника. Вертикальное выравнивание между планками и верхней задней поперечиной также важно. Без этого, эта поперечина может в конечном итоге быть ниже на одной стороне кресла, чем на другой. Чтобы убедиться, что этого не произойдет, при забивании гвоздей в крайние спинные планки, необходимо между верхней и нижней задними перемычками использовать  мерило длиной 13 ¾ in (фото 11).

После того, как крайние планки прикреплены с помощью этой техники, остальные планки можно крепить к верхней задней перемычке без помощи измерительного мерила.

Центральная спинная планки должна быть прибита к центру верхней задней поперечины после установки крайних реек. Промежуточные планки прибейте последними, располагая их на глаз посередине между центральной и крайней планками. Также, кроме имеющегося шурупа, необходимо добавить 2 гвоздя  внизу каждой планки, рядом с левым и правым краем.

Кресло для отдыха на природе. Заключительная часть.

Свес передней планкиНа данный момент, осталось изготовить и установить планки сиденья. Одна планка у нас уже вырезана, — это изогнутая задняя планки сиденья, она получилась из «отходов», когда вырезали нижнюю заднюю поперечину. Остальные планки – шириной 2 ½ in. при по длине 22 in. каждой планки. Не забудьте в каждой планке округлить все 4  верхние кромки, используя фрезу  ¼ in.

Все планки будем крепить 4D оцинкованными отделочными гвоздями. Передняя и задняя планки должны быть установлены в первую очередь. Сделайте передний свес передней планки над передней поперечиной на ¼ in., как показано на фото 12. Также оставьте около ¼ in. пространства между задней планкой сиденья и спинными планками. После того, как передняя и задняя планки закреплены, промежуточные планки расположите поперек и сверху на лонжероны.

Установка планок сиденьяВ качестве вспомогательного средства, для установки одинакового расстояния между планками, подберите и поместите между планками отрезки отходов толщиной около ¼ in. (фото 13).

Пара гвоздей 4D на каждом конце должны быть достаточными для удержания каждой планки.

Ой извините, еще не все…

Да, кресло то мы сделали, но если в таком незащищенном виде оставим его на непогоде, то ему очень скоро наступит кырдык.

Помню, в не столь уж отдаленные времена правления Иосифа Виссарионовича, деревянные железнодорожные шпалы и основания деревянных телеграфных столбов пропитывали специальной вонючей жидкостью под названием «Креозот«, представляющей собой опасность здоровью людей, и дерево не гнило более 50 лет. Понятно, что такое нам не подходит.

Однако понятно одно: древесину необходимо пропитать раствором, защищающем ее от влаги и гниения! К счастью, сейчас таких растворов, не представляющих опасности для здоровья — большое множество, поэтому я не рискну давать Вам рекомендации по данному вопросу. Просто наберите в строке поиска своего браузера запрос  «Защита древесины от влаги и гниения» (или нажмите готовую ссылку ), и  будет Вам счастье в зависимости от потребности и толщины кошелька.

P.S. Надеюсь, у Вас не только хватило терпения прочитать, как сделать садовое деревянное кресло для отдыха на природе Адирондак, — но и хватило терпения сделать это кресло своими руками, тем более, что сделать его можно без специального инструмента. А сделавши – не раскаивайтесь, потому что вы уже это можете, а если так – то и зарабатывать на этом наверняка сможете, успехов Вам!
